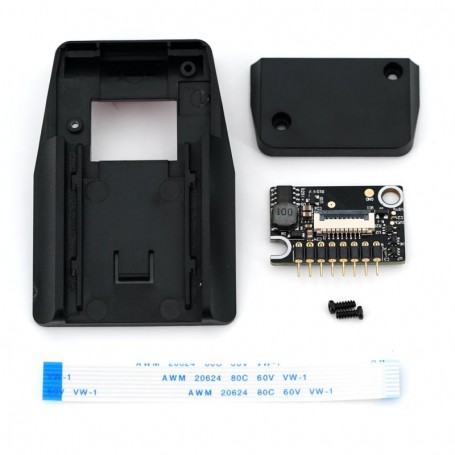

Voici une modification pour radio Tango 2 afin d'ajouter une baie de module à votre Tango 2. La baie se fixe à l'arrière de votre Tango 2 et se branche sur la carte de votre Tango 2.

INSTALLATION

-Installez le câble FPC sur le PCB.

-Avec le côté bleu vers le haut, soulevez le verrou et faites glisser le câble puis verrouillez-le.

-Faites passer le câble par le bas et placez le PCB dans la baie de module.

-Retournez la baie modulaire pour vous assurer que tout s'ajuste correctement.

-Fermez le boîtier avec les 2 vis fournies

-Utilisez une dremel, un couteau ou une pointe à souder pour couper un petit trou selon le contour.

-Faites glisser le circuit imprimé flexible à travers le boîtier percé.

-Nettoyez la surface arrière et collez la baie de module Tango 2 vers le bas

 -Installez le câble FPC dans la prise.

-Fermez le boîtier Tango2 et vous avez terminé!

Avertissement: le lot 1 de Tango 2 est livré sans capacité de baie de module. Veuillez vérifier qu'il existe un connecteur (dans les images ci-dessus) avant d'acheter ce module complémentaire. Des PCB de mise à niveau sont disponibles!

De plus, chaque fois que vous ouvrirez votre Tango 2 à l'avenir, vous devrez ouvrir la baie du module et libérer le PCB flexible du support.

CARACTÉRISTIQUES:

Module complémentaire de baie modulaire de style "LITE" pour Tango 2

Compatible avec la carte mère TBS Tango 2 "V006H" et plus
